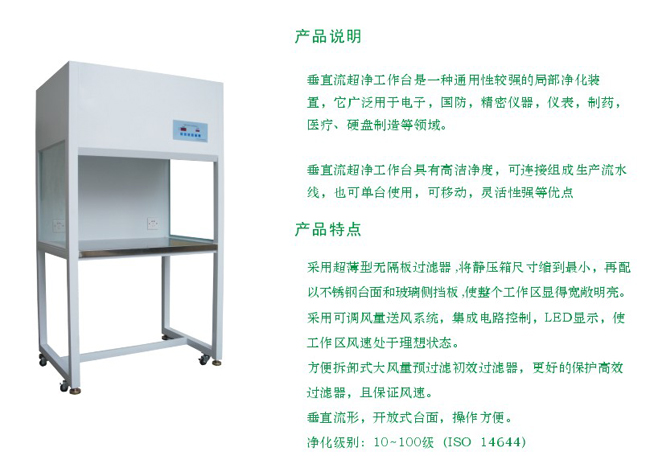

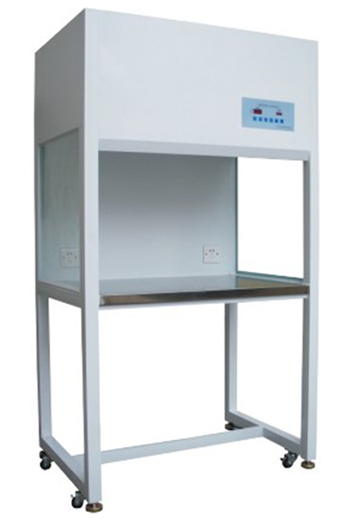

垂直流超凈工作臺圖片
垂直流超凈工作臺產品陳述:
>>產品材質:箱體采用優質冷軋鋼板烤漆(厚度:國標1.0MM)制作,臺面兩側配5mm透明優質玻璃擋板,配優質304#砂光不銹鋼臺面,使工作區域顯得寬敞明亮,確保凈化使用級別;
>>風機裝置:采用專用高效風機,具有震動小,運行穩定,低噪聲免維護優點;
>>空氣過濾裝置:配備我司自產鋁框無隔板高效過濾器,過濾效率為:99.99%@0.3um(MPPS),確保凈化使用級別達到靜態100級@0.3um(?美聯邦?209E?);
>>控制系統:檔位調速;
>>輔助配置:配潔凈日光燈,配一盞紫外線殺菌燈,配萬向腳輪;
>>一體垂直流超凈工作臺采用垂直單向流的氣流形成原理,將低噪音離心風機、靜壓箱、高效過濾器結合形成單獨一體的單元式結構。
>>可配裝壓差表,明確顯示壓差,以便提醒更換高效過濾器。

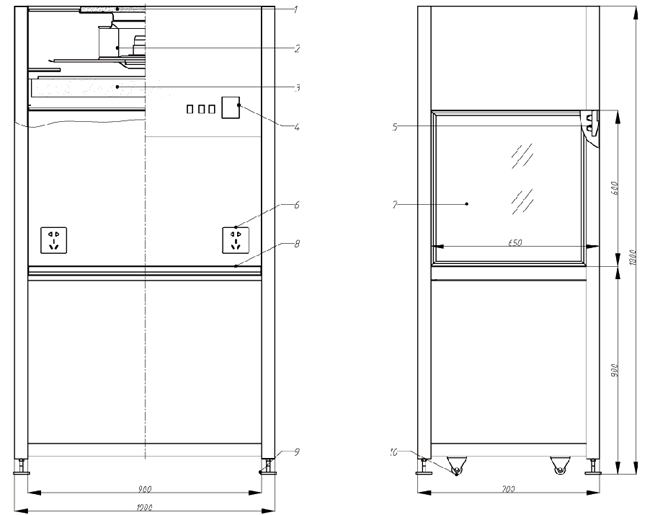

垂直流超凈工作臺方案圖
垂直流超凈工作臺性能特點:
>>提供潔凈度等級為100級的操作環境,對于粒徑≥0.5μm的塵?!?.5顆/升;
>>垂直層流型;
>>采用超薄型無隔板高效空氣過濾器,占用空間小;
>>采用觸摸式電子控制面板,風機風量可無級調節,保證工作區的風速始終處于理想狀態;
>>不銹鋼工作臺面,有機玻璃圍擋,可配備紫外燈遠程控制電氣接口。
垂直流超凈工作臺工作原理:
通過風機將空氣吸入預過濾器,經由靜壓箱進入高效過濾器過濾,將過濾后的空氣以垂直或水平氣流的狀態送出,使操作區域達到百級潔凈度,保證生產對環境潔凈度的要求。
超凈工作臺根據氣流的方向分為垂直流超凈工作臺(Vertical Flow Clean Bench)和水平流超凈工作臺(Horizontal Flow Clean Bench),根據操作結構分為單邊操作及雙邊操作兩種形式,按其用途又可分為普通超凈工作臺和生物(醫藥)超凈工作臺。
垂直流超凈工作臺使用方法:
垂直流超凈工作臺的優點是操作方便自如,比較舒適,工作效率 ,預備時間短,開機10分鐘以上即可操作,基本上可隨時使用。在工廠化生產中,接種工作量很大,需 經常長久地工作時,超凈臺是很理想的設備。超凈臺由三相電機作鼓風動力,功率145~260W左右,將空氣通過由特 的微孔泡沫塑料片層疊合組 的“超級濾清器”后吹送出來,形成連續不斷的無塵無菌的超凈空氣層流,即所謂“ 有效的特殊空氣”,它除去了大于0.3μm的塵埃、真菌和細菌孢子等等。超凈空氣的流速為24~30m/min,這已足夠防止附近空氣可能襲擾而引起的污染,這樣的流速也不會妨礙采用酒精燈或本生燈對器械等的灼燒消毒。工作人員就在這樣的無菌條件下操作,保持無菌材料在轉移接種過 中不受污染。但是萬一操作中途遇到停電,暴露在未過濾空氣中的材料便難以幸免污染。這時應迅速結束工作,并在瓶上作出記號,內中的材料如處 增殖階段,則以后不再用作增殖而轉入生根培養。如為一般性生產材料, 極其豐富也可棄去。如處 生根過 ,則可留待以后種植用。
垂直流超凈工作臺日常維護:
>>根據實際使用情況,定期將初效過濾器拆下清洗,清洗周期一般為3~6個月。(若長期不洗,積塵將影響進風量不足而降低潔凈效果)。
>>當正常調換或清洗初效空氣過濾器后,仍不能達到理想的截面風速時,則應調節風機的工作電壓(旋動旋鈕),從而達到理想的均勻風速(新工作臺始用時把風機的工作電壓調整到80V~90V即可)。
>>一般在使用十八個月后當風機工作電壓調整至最高點時,仍不能達到理想之風速時,則說明高效空氣過濾器積塵過多(濾料上濾孔已基本被堵,要及時更新),一般高效空氣過濾器的使用期限為十八個月。
>>更換高效空氣過濾器時,應注意型號規格尺寸的正確(原生產廠家配置),按箭頭風向裝置,并應注意過濾器的周邊密封,絕對無滲漏現象發生。

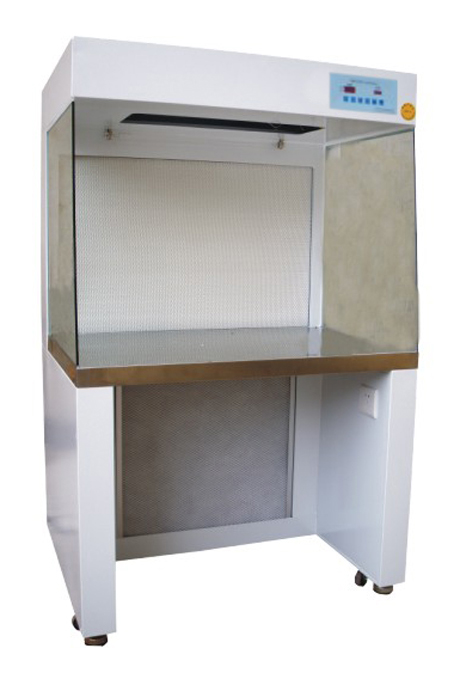

水平流超凈工作臺特點展示:
1、采用超薄型的無隔板過濾器,將靜壓箱尺寸縮到最小,配以不銹鋼臺面和玻璃側擋板,使整個工作區顯得寬敞明亮;
2、方便拆卸式大風量預過濾初效過濾器,更好的保護高效過濾器,且保證風速;
3、采用可調風量送風系統,檔位調速,使工作區風速處于理想狀態;
4、水平流型,開放臺式,操作方便。

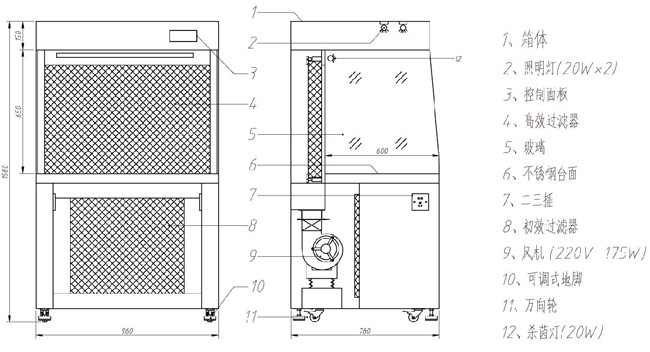

水平流超凈工作臺方案圖

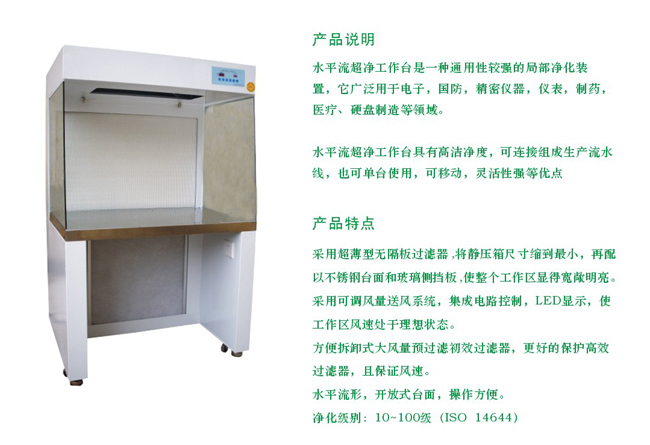

“梓凈”牌梓凈水平流超凈工作臺產品說明

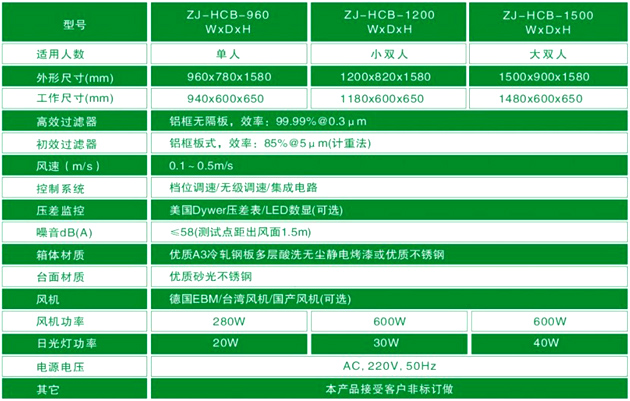

梓凈水平流超凈工作臺技術參數
附水平流超凈工作臺操作規程參考:
>>為水平流超凈工作臺的使用,維修與保養建立標準操作規程。
水平流超凈工作臺操作面板的設置:
>>操作面板上設有:風機開關(帶燈)照明開關(帶燈),照明/殺菌開關(帶燈),LED風速檔位顯示 重復按動風機開關可循環控制風機在以下幾種狀態運行:按風機開關(風機進入“標準速”狀態運行屏幕顯示002)→按風機開關(風機進入“高速”狀態運行屏幕顯示003)→按風機開關(風機進入“低速‘狀態運行屏幕顯示001)→風機停轉(待機狀態)
>>重復按動照明開關可控制熒光燈開啟與關閉
>>重復按動照明/殺菌開關可控制熒光燈與紫外燈的開啟與關閉
操作流程:水平流超凈工作臺出廠檢測室,已將風速設置為標準運行狀態。
水平流超凈工作臺作業前準備:
>>首先檢查電源插頭是否可靠地插入插座中。然后打開位于右下側的“總電源開關(綠色)(置于“I”位)”。再按動“風機開關”可啟動風機自動進入“標準運行狀態(中速)”,此時對應的LED顯示,再連續按動“照明/殺菌開關”打開紫外燈。
>>為實現工作區域自凈,請保持設備在此預備狀態運行20分鐘。在開始正式作業前關閉紫外燈。應注意經常或定期用適當?shù)南緞⒆贤鉄舯砻婧凸ぷ鲄^(qū)內表面進行消毒、插干凈,以保證其滅菌效果。
>>正式作業:正式作業時,按動“照明開關或照明/殺菌開關”開啟熒光燈。保持風機在“標準(中速)”狀態下運行。
用戶如遇特殊要求需調節工作區風速時,重復按動“風機開關”,控制風機切換到高速或低速運行。
>>結束作業:作業結束時,請保持風機運行十分鐘,按動“風機開關”停止風機運行;再按動“照明開關或照明/殺菌開關”關閉熒光燈,并關閉總電源開關(置于“O”位)。
水平流超凈工作臺操作注意事項:
>>新安裝的或長期末使用的水平流超凈工作臺、建議使用前用超凈真空吸塵器或不產生纖維脫落的物品認真進行清潔工作。
>>帶移門的工作臺操作時,移門開啟高度雖無明確規定,一般不宜開啟過高(拉至頂端)或關閉過低(落至臺面),以免影響風速和潔凈度。
>>工作臺面上禁止存放無關的物品,以保持工作區的潔凈氣流不受干擾。
>>禁止在工作臺面上記錄書寫,工作時應盡量避免明顯擾動氣流的動作。
>>禁止在預過濾器進風口部位放置物品,以免擋住進風口造成進風量減少,降低凈化能力。
>>本產品在受到外界電磁干擾或其它干擾時,可能會有影響。請遠離此類干擾源或采取其它必要措施。
水平流超凈工作臺維修與保養:
>>根據環境潔凈程度,定期將預過濾器中粗效濾料拆下清洗,一般間隔時間為3到6個月(清洗2-3次后,即應進行粗效濾料更換)。
>>建議定期(一般每月一次)用熱球式電風速計測量工作區風速,如發現不符合技術參數要求,則應調節風速設置為高速檔。
>>當風速已調至高速檔時,工作區風速仍不到0.3m/s,則必須更換高效過濾器(在本工作臺要求的使用環境和條件下使用,高效過濾器更換一般約2到3年)。更換高效過濾器后,應用
塵埃粒子計數器檢查四周邊密封是否良好,若有泄漏需采取封堵措施。
>>更換高效過濾器及預過濾器時均應停機進行。
>>更換高效過濾器時需注意的事項。
>>更換新的高效過濾器時應特別注意其拆箱、搬運及安裝取用的過程應保護濾紙完整無損,禁止用手觸及濾紙?jiān)斐善茡p。
>>安裝前,將新的高效過濾器對著亮處,一肉眼查看高效過濾器是否因運輸?shù)仍蚨霈F(xiàn)漏洞。如有漏洞則不能使用。
>>更換時,水平流超凈工作臺應打開機箱頂蓋,并應注意高效過濾器上的箭頭應與工作臺出風流向保持一致。
>>在擰緊壓塊螺拴時,用力要均勻,適當,既要確保高效過濾器的固定及密封穩定可靠,又要避免高效過濾器變形而導致泄漏。
>>更換后,應用塵埃粒子計數器檢漏,尤其要在高效過濾器邊框四周經行掃描檢查。
>>為防止環境污染,對換下的廢舊高效過濾器應按當?shù)氐挠嘘P(guān)“規定”進行處理。
]]>
